파이프와 튜브 벤딩은 자동차, 항공우주, 건설, HVAC와 같은 산업에서 매우 중요한 공정입니다. 고정밀 작업에 CNC 튜브 벤딩 머신을 사용하든 간단한 프로젝트에 수동 파이프 벤딩 머신을 사용하든, 정확하고 일관된 결과를 얻으려면 파이프 벤딩 프로세스를 이해하는 것이 필수적입니다. 이 가이드는 튜브 벤딩 머신을 사용하여 파이프를 벤딩하는 방법을 단계별로 안내하며, 수동 및 CNC 방법을 모두 다루고 정밀 파이프 벤딩의 중요성을 강조합니다.

주요 내용

• 튜브 벤딩 머신은 파이프와 튜브를 정밀한 각도와 곡선으로 성형하는 데 필수적인 도구입니다.

• CNC 파이프 벤딩 머신은 복잡한 형상과 대량 생산에 이상적인 탁월한 정밀도와 자동화를 제공합니다.

• 수동 파이프 벤딩 머신은 비용 효율적이며 소량 또는 간단한 벤딩 작업에 적합합니다.

• 파이프 벤딩 공정에는 적합한 기계를 선택하고, 재료를 준비하며, 정밀하게 벤딩을 실행하는 과정이 포함됩니다.

튜브 벤딩 머신의 이해

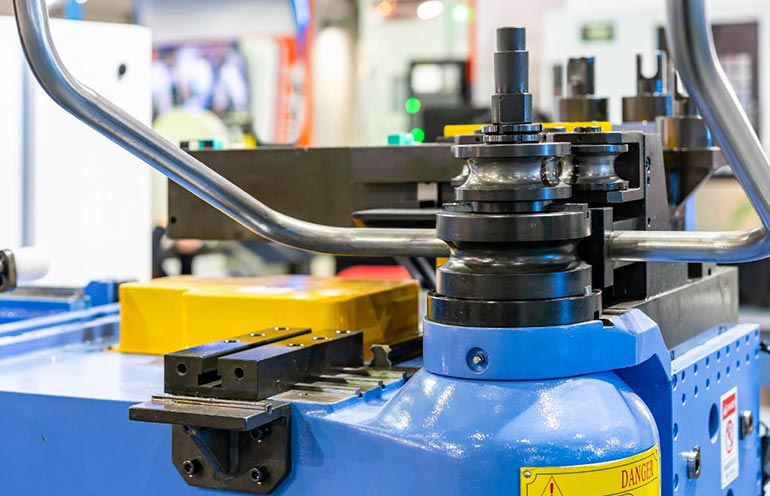

1. CNC 튜브 벤딩 머신

CNC(컴퓨터 수치 제어) 튜브 벤딩 머신은 컴퓨터 프로그래밍을 사용하여 정밀한 벤딩을 실행하는 완전 자동화된 시스템입니다. 대량 생산 및 복잡한 형상에 이상적입니다.

주요 기능:

정밀도: 0.1mm의 엄격한 허용 오차를 달성합니다.

다중 축 제어: 3D 굽힘 및 다중 평면 작업을 처리합니다.

통합: 자동화된 워크플로우를 위해 CAD/CAM 소프트웨어와 원활하게 연동됩니다.

애플리케이션: 항공우주, 자동차, 의료 기기 제조 등 엄격한 허용 오차가 필요한 산업에 적합합니다.

장점:

• 높은 정확도(±0.1mm 이상).
• 복잡한 지오메트리를 위한 다축 제어.
• CAD/CAM 소프트웨어와 통합하여 원활한 설계부터 생산까지 워크플로우를 지원합니다.

2. 수동 파이프 벤딩 머신

수동 기계는 작업자의 육체적 노력에 의존하여 파이프를 구부립니다. 간단하고 휴대가 간편하며 소규모 프로젝트에 비용 효율적입니다.

주요 기능

수동 크랭크 또는 레버 작동: 외부 전원이 필요하지 않습니다.

조정 가능한 다이: 파이프 직경과 굽힘 반경에 맞게 다이를 교체할 수 있습니다.

애플리케이션: 소규모 워크샵, DIY 프로젝트 또는 소량 생산에 적합합니다.

장점:

• 비용 절감 및 운영 간소화.
• 휴대가 간편하고 설정이 쉽습니다.
• 고급 프로그래밍 기술이 필요하지 않습니다.

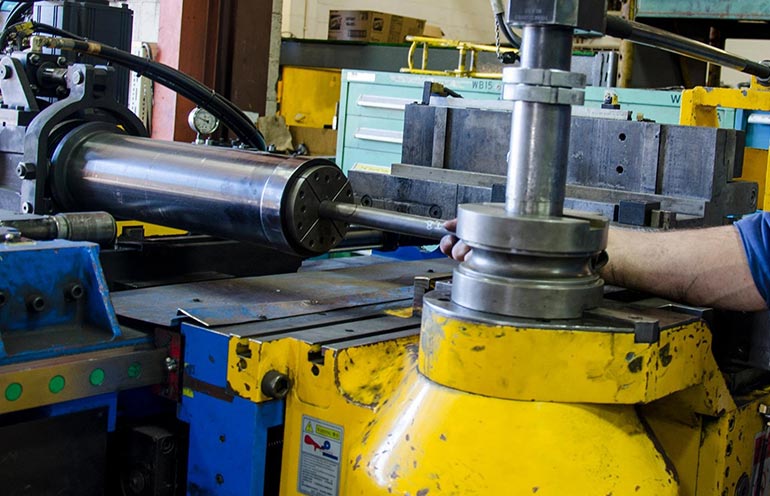

3. 유압 튜브 벤딩 머신

유압 튜브 벤딩 머신은 가압 유압 시스템을 사용하여 벤딩에 필요한 힘을 생성합니다. 수동 시스템보다 더 강력한 힘을 제공하면서도 CNC 모델보다 더 간단하고 저렴한 가격으로 수동 기계와 CNC 기계 사이의 간극을 메워줍니다.

주요 기능:

유압 파워: 벽이 두껍거나 직경이 큰 파이프를 구부릴 때 일정한 힘을 전달합니다.

반자동 작동: 일부 모델에는 반복적인 굽힘을 위한 프로그래밍 가능한 제어 기능이 포함되어 있습니다.

다용도성: 스틸, 스테인리스 스틸, 알루미늄 등 다양한 소재를 처리할 수 있습니다.

애플리케이션:

산업용 배관 시스템.

구성 프레임워크.

농업 장비.

장점:

• 파워: 무거운 파이프(예: 최대 6인치 직경)를 구부릴 수 있습니다.
• 비용 효율적: 중간 규모의 생산을 위한 CNC 기계보다 더 저렴합니다.
• 내구성: 장기간 사용할 수 있는 견고한 구조.

튜브 벤딩 머신 비교

파이프 벤딩 프로세스: 단계별

1단계: 적합한 머신 선택

정확성과 복잡성을 위해: 엄격한 공차가 필요하거나 복잡한 디자인이 필요한 작업에는 CNC 파이프 벤딩 머신을 사용하세요.

단순하고 적은 양을 위해: 간단한 벤딩이나 소규모 프로젝트에는 수동 파이프 벤딩 머신을 선택하세요.

중간 규모 및 고강도 작업용: 유압식 튜브 벤딩 머신은 완벽한 균형을 유지합니다.

2단계: 적절한 툴링 선택

맨드릴: 구부릴 때 파이프의 내벽을 지지하여 무너짐이나 주름을 방지하는 데 사용됩니다.

죽습니다: 파이프의 직경과 원하는 굽힘 반경에 맞는 다이를 선택합니다.

와이퍼가 죽습니다: 특히 벽이 얇은 파이프의 경우 구부러진 안쪽의 주름을 방지하세요.

3단계: 파이프 준비

재료 선택: 파이프 재질(예: 강철, 알루미늄, 구리)이 구부리기에 적합한지 확인합니다.

청소: 구부리는 동안 결함이 발생하지 않도록 먼지, 기름, 이물질을 제거하세요.

측정: 파이프에 표시를 하여 굽힘이 시작되고 끝나는 위치를 표시합니다.

4단계: 머신 설정

CNC 기계의 경우

올바른 다이와 맨드릴 선택

파이프의 직경과 원하는 굽힘 반경에 맞는 다이를 선택합니다. 벽이 얇은 파이프에는 맨드릴을 사용하여 주름이나 구부러짐을 방지합니다.

유압 조절

파이프의 재질과 벽 두께에 따라 유압을 설정합니다. 권장 압력 설정은 기계의 설명서를 참조하세요.

파이프 고정

파이프를 기계의 클램프에 넣고 벤딩 다이에 올바르게 정렬되었는지 확인합니다. 클램프를 조여 파이프를 제자리에 단단히 고정합니다.

굽힘 각도 및 반경 설정

원하는 굽힘 각도와 반경을 얻기 위해 기계의 설정을 조정합니다. 기계의 각도 게이지 또는 디지털 디스플레이를 사용하여 정확성을 보장합니다.

테스트 굽힘 수행

시험 굽힘을 실행하여 정확도와 품질을 확인합니다. 필요한 경우 압력이나 정렬을 조정합니다.

수동 기계의 경우

머신 설정 조정

기계의 수동 컨트롤을 사용하여 굽힘 각도와 압력을 설정합니다. 다이와 맨드릴이 올바르게 설치되었는지 확인합니다.

파이프 고정

파이프를 벤딩 다이에 넣고 단단히 고정합니다. 벤딩 암 또는 레버에 파이프를 정렬합니다.

벤드 실행

기계의 레버 또는 유압 시스템을 사용하여 힘을 가하고 구부립니다. 구부러진 부분을 면밀히 모니터링하여 원하는 각도와 반경에 맞는지 확인합니다.

유압 튜브 절곡기용

올바른 다이와 맨드릴 선택

파이프의 직경과 원하는 굽힘 반경에 맞는 다이를 선택합니다. 벽이 얇은 파이프에는 맨드릴을 사용하여 주름이나 구부러짐을 방지합니다.

유압 조절

파이프의 재질과 벽 두께에 따라 유압을 설정합니다. 권장 압력 설정은 기계의 설명서를 참조하세요.

파이프 고정

파이프를 기계의 클램프에 넣고 벤딩 다이에 올바르게 정렬되었는지 확인합니다. 클램프를 조여 파이프를 제자리에 단단히 고정합니다.

굽힘 각도 및 반경 설정

원하는 굽힘 각도와 반경을 얻기 위해 기계의 설정을 조정합니다. 기계의 각도 게이지 또는 디지털 디스플레이를 사용하여 정확성을 보장합니다.

테스트 굽힘 수행

시험 굽힘을 실행하여 정확도와 품질을 확인합니다. 필요한 경우 압력이나 정렬을 조정합니다.

5단계: 벤드 실행

CNC 기계: 프로그램을 시작하고 기계가 벤딩 프로세스를 자동화하도록 합니다. 오류나 편차가 있는지 모니터링합니다.

수동 머신: 기계의 레버 또는 유압 시스템을 사용하여 힘을 가하고 구부립니다. 결함을 방지하기 위해 일정한 압력을 유지하세요.

유압 기계: 유압 시스템을 활성화하여 제어된 힘을 가한 다음 굽힘을 모니터링하고 필요에 따라 압력을 조정하여 정확도를 유지합니다.

6단계: 벤드 검사

결함 확인: 납작함, 주름, 갈라짐 등의 문제가 있는지 살펴보세요.

측정 정확도: 각도기 또는 각도기를 사용하여 굽힘 각도가 설계 사양과 일치하는지 확인합니다.

필요한 경우 반복합니다: CNC 기계의 경우 프로그램을 조정하고 굽힘을 다시 실행합니다. 수동 기계의 경우 파이프의 위치를 변경하고 다시 시도합니다.

정확하고 일관된 굴곡을 얻기 위한 팁

머신 보정하기: 파이프 벤더를 정기적으로 보정하여 정확도를 유지하세요.

파이프 지지대를 사용합니다: 긴 파이프의 경우 추가 지지대나 롤러를 사용하여 구부리는 과정에서 처짐을 방지하세요.

스크랩 자료로 연습하세요: 귀중한 파이프로 작업하기 전에 올바른 설정과 기술을 확인하기 위해 스크랩 재료로 연습하세요.

달성하는 방법 정밀 파이프 벤딩？

1. 오른쪽 다이와 맨드릴 사용

다이와 맨드릴을 파이프의 직경과 벽 두께에 맞춰 결함을 방지합니다.

2. 제어 스프링백

스프링백(파이프가 원래 모양으로 돌아가는 경향)은 재료에 따라 다릅니다. 약간 구부리거나 CNC 기계의 스프링백 보정 기능을 사용하여 보정합니다.

3. 파이프 윤활

마찰을 줄이고 긁힘이나 균열을 방지하기 위해 윤활유를 얇게 발라주세요.

4. 모니터 벽 얇아짐

과도하게 얇게 하면 파이프가 약해질 수 있습니다. 맨드릴을 사용하거나 굽힘 반경을 조정하여 얇아짐을 최소화합니다.

일반적인 파이프 벤딩 기술

1. 로터리 드로우 벤딩

작동 방식: 파이프를 고정하고 다이 주위에 그려서 굴곡을 만듭니다.

최상의 용도: 반경이 좁은 굴곡 및 정밀 애플리케이션.

2. 압축 굽힘

작동 방식: 롤러 또는 슈를 사용하여 고정된 다이에 파이프를 누릅니다.

최적 대상: 반경이 큰 굴곡 및 알루미늄과 같은 부드러운 소재.

3. 롤 벤딩

작동 방식: 파이프는 일련의 롤러를 통과하여 점진적인 곡선 또는 나선형을 만듭니다.

최상의 용도: 반경이 큰 굴곡 및 건축 애플리케이션.

결론

튜브 벤딩 머신을 사용하여 파이프와 튜브를 벤딩하는 것은 정밀도, 기술, 올바른 장비가 결합된 기술입니다. 대량의 복잡한 작업을 위해 CNC 파이프 벤딩 머신을 선택하든, 간단한 프로젝트를 위해 수동 및 유압 파이프 벤딩 머신을 선택하든, 정확하고 일관된 결과를 얻으려면 파이프 벤딩 프로세스를 이해하는 것이 중요합니다. 이 가이드에 설명된 단계(올바른 기계 선택, 파이프 준비, 주의 깊은 벤딩 실행)를 따르면 정밀 파이프 벤딩 기술을 마스터하고 업계에 고품질 제품을 제공할 수 있습니다.

자주 묻는 질문

1. CNC와 수동 파이프 벤딩 머신의 차이점은 무엇인가요?

CNC 기계는 자동화되어 복잡한 작업에 높은 정밀도와 유연성을 제공하는 반면, 수동 기계는 소량 또는 간단한 벤딩 작업에는 더 간단하고 비용 효율적입니다.

2. 구부릴 때 주름이 생기거나 납작해지는 것을 방지하려면 어떻게 해야 하나요?

맨드릴을 사용하여 파이프의 내벽을 지지하고 재료에 맞는 올바른 다이와 굽힘 반경을 선택합니다.

3. 튜브 벤딩 머신으로 모든 종류의 파이프를 구부릴 수 있나요?

대부분의 기계는 강철, 알루미늄 및 구리와 같은 재료를 처리할 수 있지만 파이프의 직경, 벽 두께 및 굽힘 반경은 기계의 성능과 일치해야 합니다.

4. 스프링백이란 무엇이며 어떻게 보상받을 수 있나요?

스프링백은 파이프가 구부러진 후 원래 모양으로 돌아가는 경향을 말합니다. 약간 과도하게 구부리거나 CNC 기계의 스프링백 보정 기능을 사용하여 보정합니다.

5. 어떤 산업에서 튜브 벤딩 머신을 사용하나요?

자동차, 항공우주, HVAC, 건설과 같은 산업에서는 배기 시스템부터 유압 라인에 이르기까지 다양한 애플리케이션에 튜브 벤딩 머신을 사용합니다.
