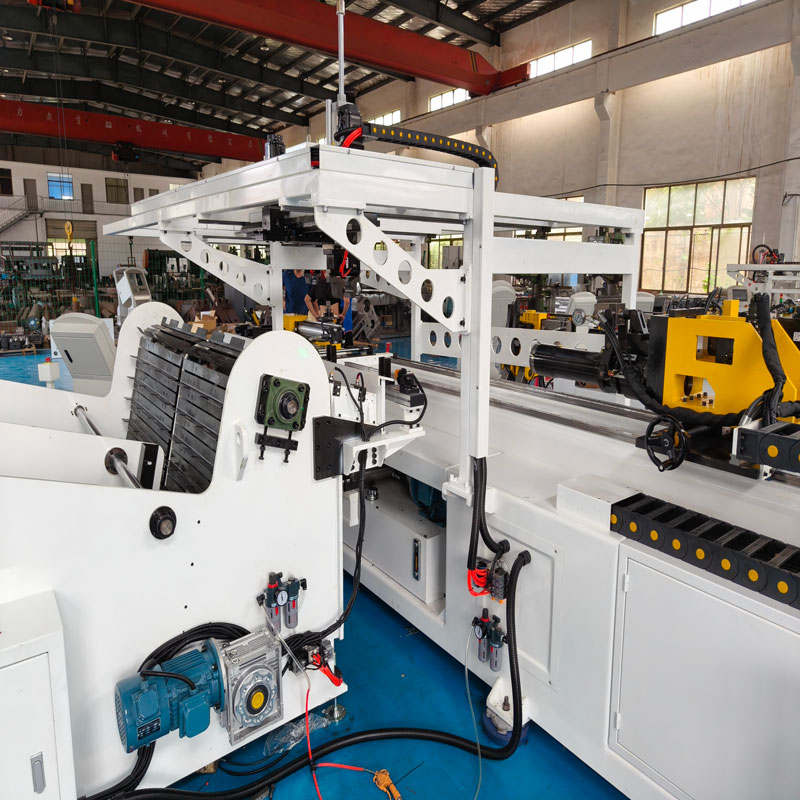

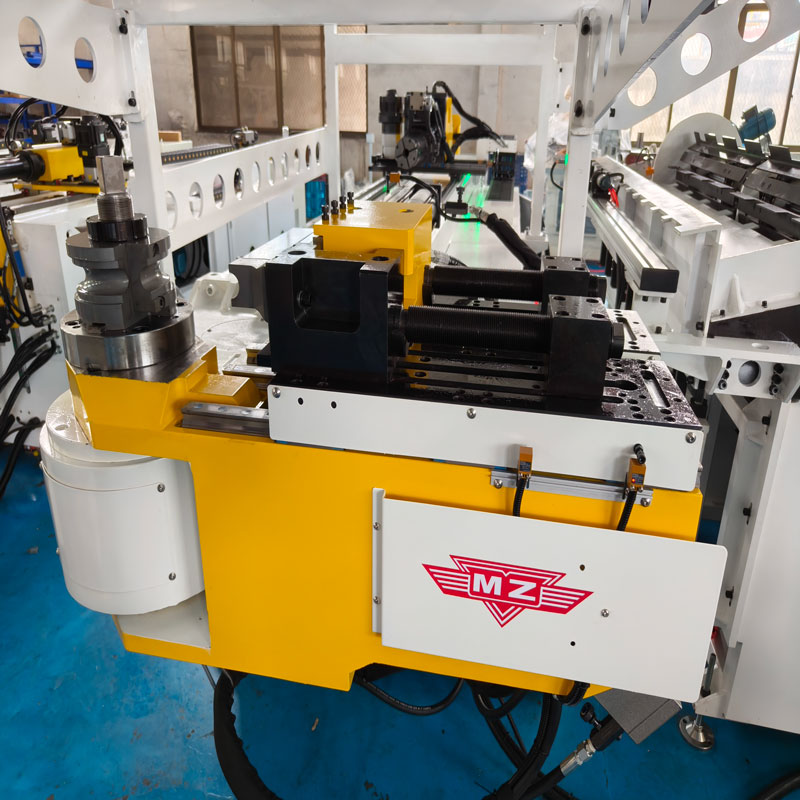

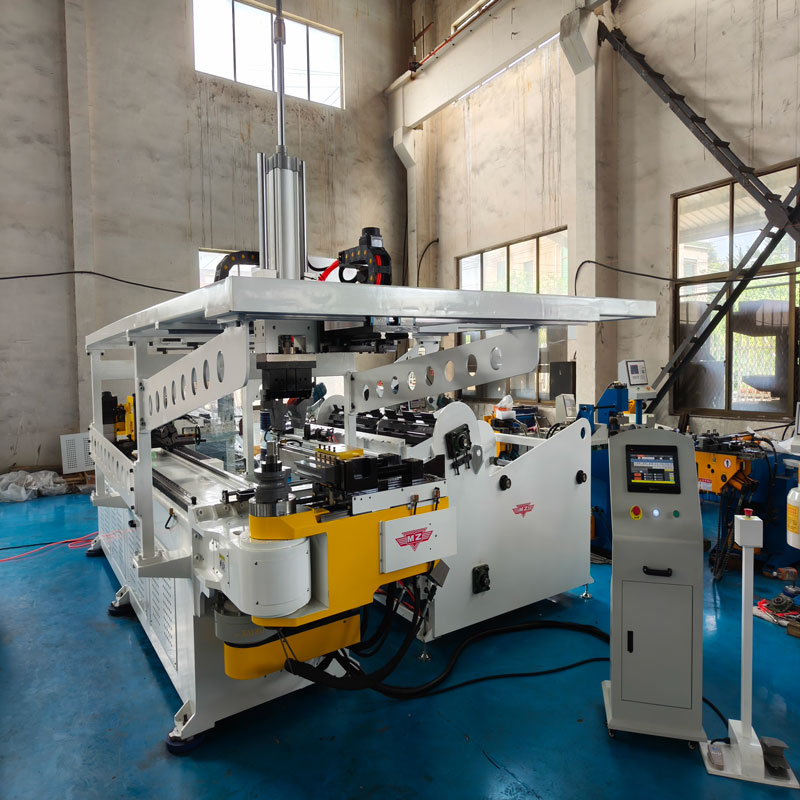

Penyok pipa mandrel CNC dengan penggerak servo-hidrolik, kontrol presisi, dan pembengkokan serbaguna untuk pemrosesan pipa berkualitas tinggi di berbagai industri.

Penyok Pipa Mandrel CNC

Penggerak Servo-Hidrolik: Memastikan operasi pembengkokan yang presisi dan stabil.

Kontrol CNC: Memungkinkan penyesuaian sudut, pengumpanan, dan rotasi yang akurat.

Silinder Hidraulik Independen: Mengontrol penjepitan, pemandu, mandrel, dan pembengkokan untuk koordinasi yang mulus.

Pembengkokan Mandrel & Non-Mandrel: Mendukung kedua metode pembengkokan untuk keserbagunaan yang lebih besar.

Pengoperasian yang Mudah Digunakan: Dilengkapi mode joging dan mode aksi tunggal untuk memudahkan penggunaan dan perawatan.

Aplikasi yang luas: Ideal untuk industri pembuatan kapal, boiler, kimia, dan otomotif.

Penyok pipa mandrel CNC dengan PLC atau IPC yang mengelola Pengumpanan (Y), Putar (B) & Pembengkokan (C) dalam siklus otomatis lengkap.

Pengumpanan (Sumbu Y): Dikendalikan oleh motor Servo.

Struktur desain Eropa dengan presisi dan kecepatan yang lebih tinggi. menjaga mesin tetap digunakan untuk waktu yang lama.

Penyok pipa mandrel CNC kami menawarkan presisi tinggi, kemampuan pemrosesan yang fleksibel, dan finishing permukaan yang unggul, memenuhi beragam persyaratan material dan produk untuk memastikan produk jadi berkualitas tinggi.

Kabinet semua komponen listrik menggunakan merek kelas dunia, dan kabinet sesuai dengan IP65.

Memenuhi standar CE dan UL

Kami hanya menggunakan komponen berkualitas populer yang terkenal di dunia dalam produksi penyok pipa mandrel CNC kami: Mitsubishi Servo Jepang, Rexroth Jerman Hidraulik, Schneider Prancis Listrik, Seal ring Jepang NOK, Pengontrol CNC Siemens atau Mitsubishi Jepang, dan sebagainya.

Sistem penggerak hidraulik dan pneumatik penyok pipa mandrel CNC bertanggung jawab untuk menggerakkan gerakan dan pembengkokan pipa. Melalui silinder hidraulik atau pneumatik yang terhubung, alat ini memberikan gaya yang diperlukan untuk pemrosesan pipa yang presisi selama operasi pembengkokan.

Spesifikasi

TIDAK.	Nama		Unit	Parameter	Tandai
1	Ukuran Pipa Pemrosesan Maks		mm	Φ75 × 3t	Baja karbon
2	Jari-jari lentur maksimal		mm	R300	Disesuaikan
3	Jari-jari lentur minimum		mm	Menurut OP
4	Panjang makan maksimal		mm	3000	Disesuaikan
5	Metode pemberian makan			1. Pemberian makan langsung 2. Menjepit makan	opsional
6	Sudut lentur maksimum		Derajat	190
7	Menggunakan pengontrol			PLC	Disesuaikan
8	Jumlah tikungan per pemasangan		个	30
9	Kecepatan kerja	membungkuk	Deg/detik	70	dapat disesuaikan
		berputar	Deg/detik	100	dapat disesuaikan
		memberi makan	Mm/detik	600	dapat disesuaikan
10	akurasi	memberi makan	mm	±0.1
		berputar	Derajat	±0.1
		membungkuk	Derajat	±0.1
11	Motor servo berputar		Kw	1	Mitsubishi
12	Memberi makan motor servo		Kw	2	Mitsubishi
13	Membengkokkan motor servo		Kw	11	Mitsubishi
14	Mode input data			1 、 Nilai koordinat （X 、 Y 、 Z） 2 、 Nilai kerja （Y 、 B 、 C）	opsional
15	Tenaga kuda motor hidrolik		Kw	7.5
16	Tekanan maksimum		MPa	14	dapat disesuaikan
17	Kontrol sistem hidrolik			katup arah solenoida	Taiwan Haitek
18	Kapasitas tangki bahan bakar		L	250
19	Berat mesin		Kg	4500
20	Ukuran mesin		cm	520×1350×1230
